Abstandsmontage mit thermischer trennung ref. thermax 12/16
Das Abstandsmontagesystem ist in Kombination mit den Injektionsmörteln FIS SB, FIS V o FIS VT für hohe Lasten in einer Vielzahl von Baustoffen zugelassen. Dies ermöglicht eine sichere Befestigung. Mit nur einem Thermax können Nutzlängen von 62 bis 295 mm abgedeckt werden.Der Kunststoffkonus unterbricht die Wärmebrücke zwischen dem Anbauteil sowie der inneren Befestigung und bietet eine energetisch optimierte Befestigung.p: Bei einem widerstandsfähigen Putz empfiehlt sichzum Auffräsendie Benutzung eine Fräsklinge. Den Ringspalte um die Außenkante mit MS-Dichtungsmittel abdichten.
Zugelassen für: Beton, gerissen und ungerissen, Hochlochziegel
Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegel, Porenbeton.
Zur thermisch getrennten Befestigung von: Markisen, Vordächern
Französischen Balkongeländern, Klimageräten, Satelliten-Anlagen.

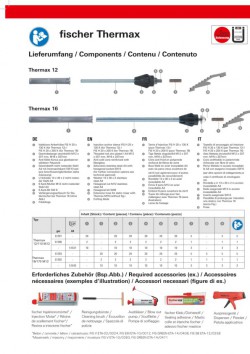

***INHALT***
-20 Injektions-Ankerhülse 20x200 mm.
-20 Gewindestange M-16x337 mm.
-20 Anti-Kälte-Konus.
-20 Gewindestift m-12 Edelstahl A4 mit Innensechskant.
-20 U-Scheibe 13x30x2 Edelstahl A4.
-20 6-Kant-Mutter M12 Edelstahl A4.
-5 6-Kant-Bit SW 6.
-5 Verlängerungsschlauch.
-5 Fräsklinge.
-5 Gebrauchsanweisungen.
***Montageanleitung***
-Montageart:
Vorsteckmontage.
Montageanleitung:
Putz auffräsen.
Steckschraube reinigen.
Einheit ins Bohrlochstecken,bis Vorderkante des
thermischen Trennmodulsputz bündig ist.
Thermax einschrauben und justieren.
Wir empfehlen für die Dichtung MS.
An der Außenseite muss eine Gewindestange aus Edelstahl A4 angebracht werden.
|
|
Abstandsmontage mit thermischer trennung ref. thermax 12/16

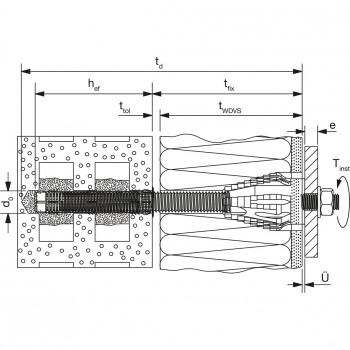

| Metrik | M-16 |
| Abmessung t fix | 60-170 mm |
| Abmessung d0 | 18-20 mm |
| Abmessung h ef | 80-200 mm |
| Abmessung t d | t fix + (80 o 205) mm |
| Max.Montage Drehmoment | 20 Nm |
Das Abstandsmontagesystem ist in Kombination mit den Injektionsmörteln FIS SB, FIS V o FIS VT für hohe Lasten in einer Vielzahl von Baustoffen zugelassen. Dies ermöglicht eine sichere Befestigung. Mit nur einem Thermax können Nutzlängen von 62 bis 295 mm abgedeckt werden.Der Kunststoffkonus unterbricht die Wärmebrücke zwischen dem Anbauteil sowie der inneren Befestigung und bietet eine energetisch optimierte Befestigung.p: Bei einem widerstandsfähigen Putz empfiehlt sichzum Auffräsendie Benutzung eine Fräsklinge. Den Ringspalte um die Außenkante mit MS-Dichtungsmittel abdichten.
Zugelassen für: Beton, gerissen und ungerissen, Hochlochziegel
Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegel, Porenbeton.
Zur thermisch getrennten Befestigung von: Markisen, Vordächern
Französischen Balkongeländern, Klimageräten, Satelliten-Anlagen.
***INHALT***
-20 Injektions-Ankerhülse 20x200 mm.
-20 Gewindestange M-16x337 mm.
-20 Anti-Kälte-Konus.
-20 Gewindestift m-12 Edelstahl A4 mit Innensechskant.
-20 U-Scheibe 13x30x2 Edelstahl A4.
-20 6-Kant-Mutter M12 Edelstahl A4.
-5 6-Kant-Bit SW 6.
-5 Verlängerungsschlauch.
-5 Fräsklinge.
-5 Gebrauchsanweisungen.
***Montageanleitung***
-Montageart:
Vorsteckmontage.
Montageanleitung:
Putz auffräsen.
Steckschraube reinigen.
Einheit ins Bohrlochstecken,bis Vorderkante des
thermischen Trennmodulsputz bündig ist.
Thermax einschrauben und justieren.
Wir empfehlen für die Dichtung MS.
An der Außenseite muss eine Gewindestange aus Edelstahl A4 angebracht werden.
466,2039 € inkl.MwSt.
